SZYL型膠帶自控液壓拉緊裝置 　　

概述
　　膠帶自控液壓拉緊裝置是根據我國煤礦、冶金的特點，吸收發達國家的先進技術，結合輸送機膠帶的張力實際情況設計而成的。該設備采用液壓控制方式、結構緊湊、重量輕、沖擊力小，起動平穩可靠，避免斷帶、磨帶等現象。
　　該設備使用廣泛，不僅適合煤礦和冶金，而且可與其他行業的膠帶輸送機配套。
特點
　1.起動時拉緊力和正常運行時拉緊力可根據膠帶輸送機張力的需要任意調節:
　2.反應快，膠帶輸送機起動時，該設備能根據膠帶張力的還必須況實現補償功能，從而使起動時平穩可靠。避免斷帶事故的發生。
　3.具有斷帶時自動停止帶式輸送機和打滑時自動增高拉緊力等保護功能。
　4.結構緊湊，安裝空間小。
　5.可與集控裝置連接，實現對該機的遠距離集中控制，還可實現微機控制。

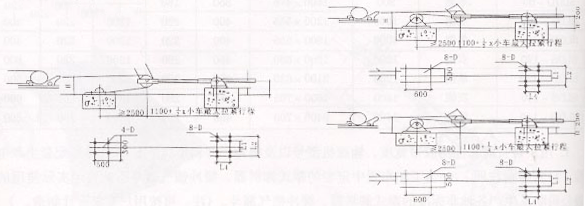

平面圖

安裝方式及安裝尺寸表

使用條件及維護說明：
　　使用條件：本系列產品分普通型和隔爆型兩種，適用于井上、井下各種水平，上運、下運、帶式輸送機工作場合，特別對于需要較長拉緊行程，較大拉緊力的帶式輸送機，其經濟效益更佳，井上井下溫度適用范圍-20度～60度左右。
　1、設備的工作環境應盡量保持清潔，避免淋水直接落到設備上；
　2、定期檢查各元件的工作狀態，對各高壓管接頭及閥體的密封件一般一年更換一次；
　3、測壓儀器、儀表每年校對一次；
　4、液壓油每年更換一次，油必須過濾，油中應無水，加油口必需要密封，冬季采用30號液壓油，夏季采用20液壓油，每半年油箱進行保養一次，用煤油沖洗管道、油路集成塊、濾油器和油箱底部。
　5、由于生產或其他方面的需要，輸送機的運量和其他工況發生變化時，拉緊裝置的各種信號元件，應做相應的調整。
